Časté závady notebooků s chipsetem Intel HM170 a výměny asymetrických BGA procesorů Intel

V posledním roce jsme zaznamenali velký nárust oprav dražších notebooků s vadným chipsetem Intel HM170. Tento chipset, který ve většině případů není nijak chlazený, se velmi často sám z ničeho nic vyzkratuje, resp. dojde k vnitřnímu zkratu na jeho napájecí části +3,3V. Notebook ve většíně případů nelze vůbec zapnout nebo lze zapnout, ale po pár vteřinách se hned vypne. Mnoho zahraničních partnerů a spolupracujících servisů nám psalo několik zpráv, že chipset sice úspešně vyměnili za nový, ale notebook jim stejně nefunguje. Proč? Celý zakopaný pes je bohužel v nekompatibilním firmwarovém nastavení samotného Intel HM170 se základní deskou. Pokud na základní desce technik pouze vymění chipset za nový kus, ale neprovede samotnou inicializaci chipsetu podle dané základní desky, tak notebook nikdy fungovat nebude. My tohle samozřejmě umíme!

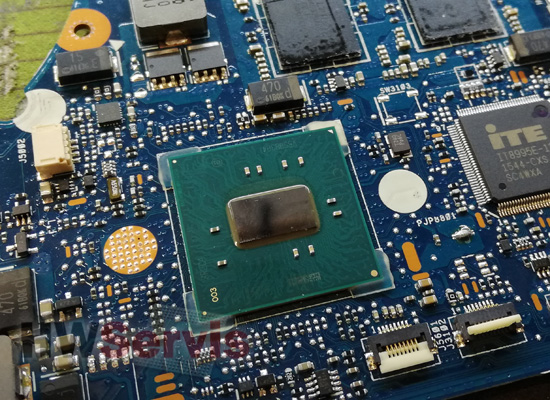

Ukázka vadného chipsetu HM170 na základní desce notebooku Asus GL502VT

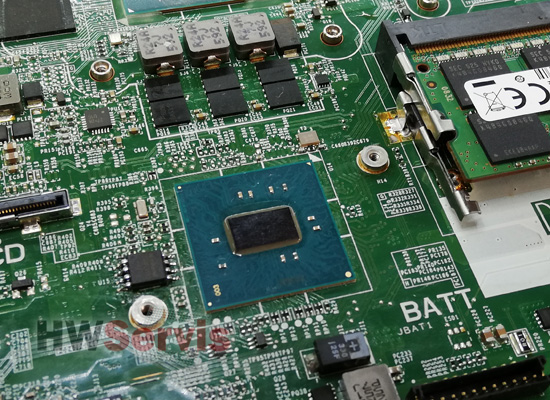

Vyměněný chipset HM170 na desce pro Dell Inspirion 7559

Úplně stejný postup nastává v situaci, kdy např. na základní desce je vadný CPU. U většiny dnešních notebooků naleznete CPU naletovaný přímo na desce, a o to je samozřejmě oprava náročnější. Pokud chce technik použít jiný typ CPU než byl výrobcem základní desky osazen (např. použít výkonnější verzi), je opět nutné provést správné firmwarové nastavení, jinak notebook po výměně CPU nebude fungovat.

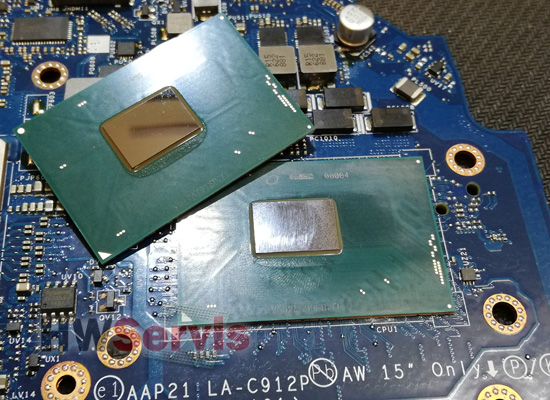

Vadný a nový CPU na desce pro Alienware 15 R2

Výměny asymetrických BGA procesorů jsou ještě větším oříškem při nastavení celého pájecího procesu, protože oproti standardním symetrickým pouzdrům zde dochází k nerovnoměrnému vnitřnímu pnutí. Tím je celý proces složitější pro optimální nastavení a usazení na základní desku, ale nic není nemožné. Do celého vývoje této problematiky jsme investovali mnoho času a jsme schopni vyměňovat jakékoli asymetrické procesory se 100% úspěšností.

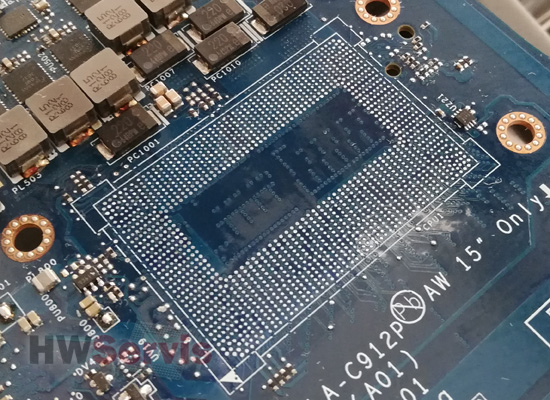

Odletovaný CPU intel i7 6700-HQ

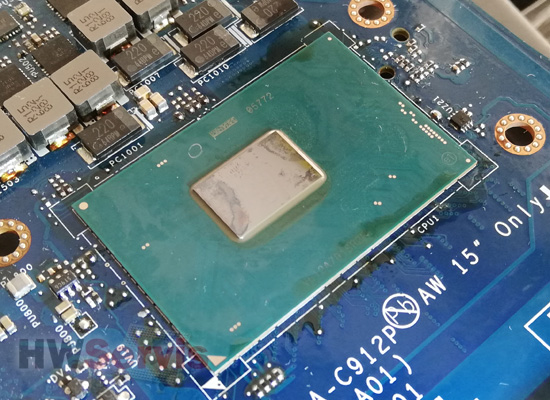

Korektně osazený nový CPU Intel i7 6700-HQ

Na závěr se můžete podívat, že jsme bez problému a úspěšně vyměnili vadný asymetrický CPU na základní desce u Alienwaru s kódovým označením desky LA-C912P.

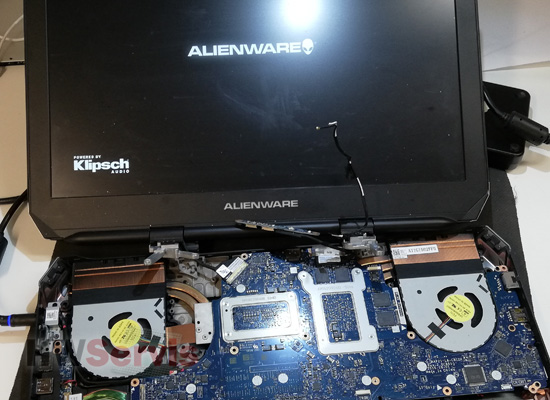

Funkční notebook Alienware po výměně asymetrického Intel CPU i7 6700-HQ

Notebooků s chipsety Intel HM170 je na trhu nespočetné množství, ale asi ty nejznámější, se kterými jsme se fyzicky několikrát setkali a vadné chipsety Intel HM170 na nich úspěšně vyměnili jsou tyhle:

• HP Pavilion Gaming 15
• Dell Inspirion 7559
• Asus GL502VT
• Asus GL552VW
• Asus GL752VW
• MSI GS63VR
• HP Omen 15
• ASUS F550VX
• Acer Aspire V15 Nitro
• Dell XPS 9550
• Dell Inspirion 7556
• Lenovo IdeaPad 720S
• Lenovo IdeaPad 700
• Lenovo IdeaPad 710S
